Pro-face 觸摸屏的遠程監控及數據采集應用案例(二)

http://www.dardar168.cn
文章來源: 網絡 發布時間: 2017-7-21

凌控導讀:Pro-face 觸摸屏的遠程監控及數據采集應用案例.

上接前文《Pro-face觸摸屏的遠程監控及數據采集應用案例(一)》

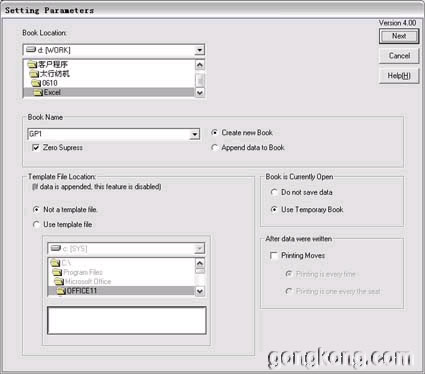

* Book Location是您存放Excel文檔的路徑Pro-face
* Book Name是存放文檔的名稱,默認的“%Y%M%D%h%m%s”表示文檔將以存檔的年月日時分秒自動生成文件名存盤Pro-face 點選Zero suppress將去掉文件名里多余的0,點選Create new Book或Append data to Book表示每次存檔是新建文檔還是在原有的文檔中追加數據觸摸屏
* 在Book is Currently Open選項中兩個選項分別表示文檔被打開時發生新的數據采集存檔是不保存當前數據還是會存入新建的一個文檔中觸摸屏
* 在After data were writen選項中您可以點選printing Moves讓您的打印機進行打印,兩個子選項表示文檔每次存儲都進行打印或當所指定區域寫滿時一次性打印觸摸屏
* Template File Lcation選項允許你使用一個模版文件。




完成后點擊Next按鈕進入下一設置頁面。

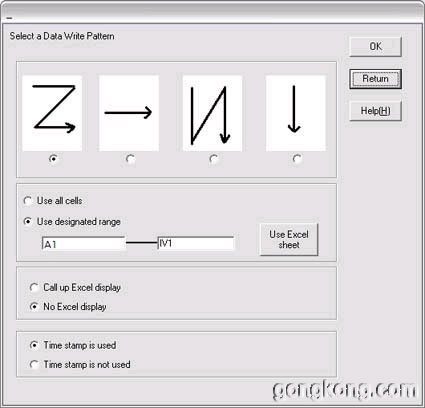

在這個界面中,
* Select a Data Write Pattern的四個選項分別表示:每次存檔的一組數據以行排列,每組數據以列排列;數據橫排;每次存檔的一組數據以列排列,每組數據以行排列;數據豎排。
* Use all cells和Use designated range分別表示使用Excel電子表格的所有格子或僅使用所選定區域。
* Call up Excel display和No Excel display分別表示存檔時顯示Excel運行或隱藏。
* Time stamp is used和Time stamp is not used分別表示數據存檔時是否記錄當時PC時鐘的時間。




完成后點擊OK按鈕。

3.4設置觸發過程

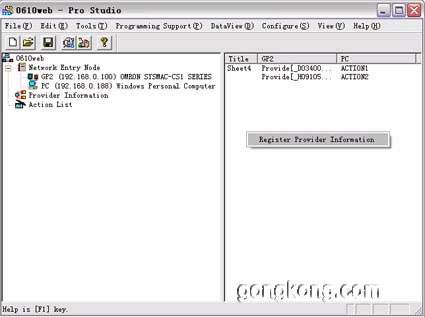

點擊Provider Imformation,在右邊空白處取得此觸發過程列表,右鍵點擊列表空白處,選Register Provider Imformation

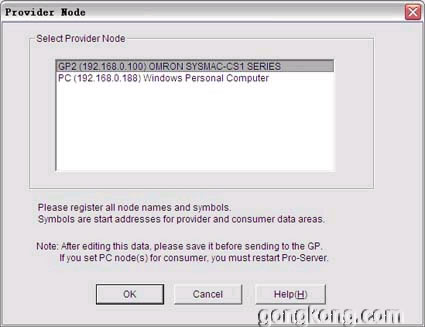

選擇觸發源節點。

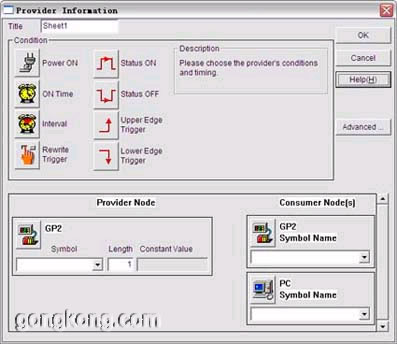

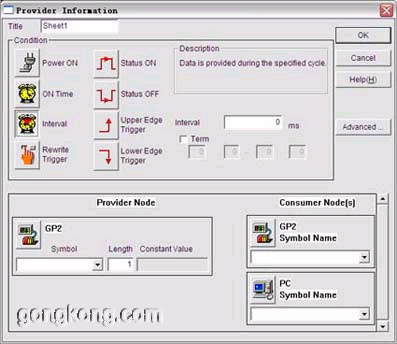

按OK按鈕轉到窗口




* Power On表示數據采集將由電源閉合來觸發一次。

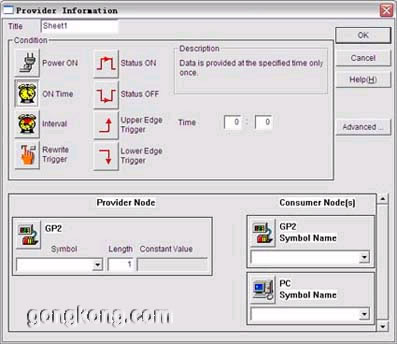

* On Time表示數據采集將由所設定時間來觸發一次。




* Interval表示數據采集將在所設定時間段里每隔所設定周期就觸發。

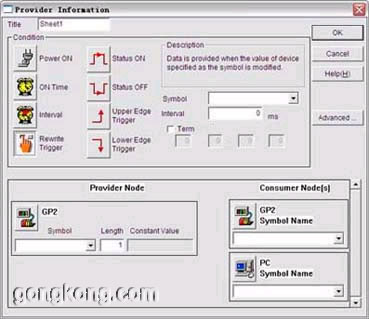

* Rewriter Trigger表示數據采集由所設定地址的數據改變來觸發。




* Status On表示在所設定時間段里,所設地址的值不為0就觸發數據采集。
* Status Off表示在所設定時間段里,所設地址的值為0就觸發數據采集。




* Upper Edge Trigger和Upper Edge Trigger分別代表在所設定時間段里,數據采集由所設地址的上升沿/下降沿來觸發。
Provider Node中,
* Sybol代表要采集的數據地址。
* Length代表由此地址開始向后采集的數據個數(而非地址數)。
Consumer Node中,請設定您要對采集數據進行怎樣的操作。

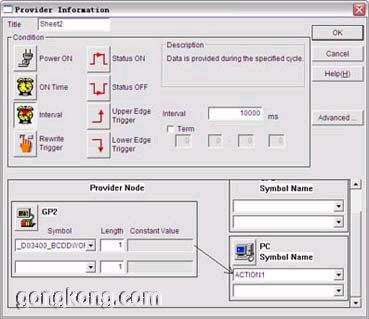

下圖表示每隔10000ms就將GP2節點上地址D03400的BCDWORD傳給PC節點,在PC節點上執行ACTION1。




按OK按鈕完成設置。
