輸入點數：16點。
額定輸入電壓、頻率：AC100～120V、50/60Hz。
額定輸入電流：8.2mA (AC100V、60Hz)、6.8mA (AC100V、50Hz)三菱R16ENCPU。
響應時間：20ms以下。
公共端方式：16點/公共端。
中斷功能：有。
外部配線連接方式：18點螺釘端子臺R16ENCPU
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口。
與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本三菱R16ENCPU。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可防止錯誤使用。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可輕松確認ON/OFF狀態。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線三菱R16ENCPU。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。輸入輸出模塊安裝臺數：8臺。
DIN導軌安裝用適配器型號：R6DIN1。

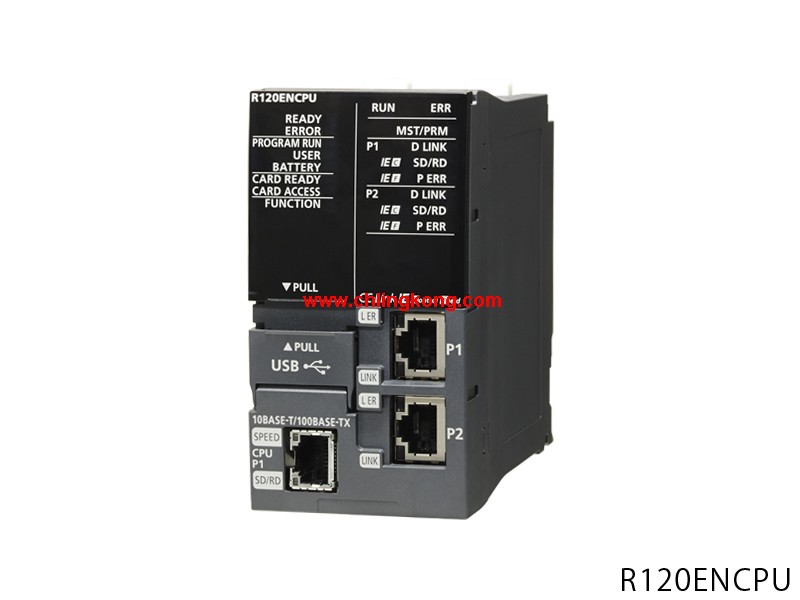

外形尺寸（H）×（W）×（D）：101mm×328mm×32.5mm。運算控制方式：存儲程序反復運算三菱終端模塊。
內置CC-Link IE。
輸入輸出點數：4096點。
程序容量：80K。
提高恒定周期中斷程序的速度。
執行恒定周期中斷程序的小間隔可縮短到50μs，
可編程控制器可切實讀取更高速的信號。
此外，還可為中斷程序設定優先度，在中斷處理時執行優先度高的中斷程序。
因此，在高速讀取信號時，也可通過常規的輸入模塊+CPU模塊的恒定周期中斷程序讀取信號三菱終端模塊。
使用數據庫功能進行數據管理。
可通過內置可編程控制器的數據庫管理以往通過計算機管理的配方數據和生產業績數據。
可在SD存儲卡中創建數據庫，并可使用專用指令輕松增加、更新、檢索、刪除數據三菱終端模塊。
此外，可通過Unicode文本文件格式導入、導出數據庫，
與電子表格軟件共享數據。尤其可靈活應用于生產多品種食品和飲料的生產線等領域，
有效進行配方數據的變更和生產業績的管理。差分驅動器輸出。
控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
大輸出脈沖：5000000 pulse/s。
伺服間的大連接距離：10m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸。
圓弧插補：2軸。
可進行螺旋線插補
用于大孔鉆孔時，需考慮X、 Y、 Z軸各自的插補特性。
需通過銑削加工，沿XY軸方向呈圓弧狀鉆開所需規格的孔。
并將切削位置的偏差控制在小值，同時沿Z軸仔細加工孔深。
不通過專用的NC控制系統進行此類控制時， X、 Y、Z軸之間的插補控制容易產生誤差，
要求進行的定位控制。
使用該定位模塊的螺旋線插補功能，即可以低成本實現高難度的控制。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行的定位數據等定位控制功能。
例如，在汽車車門的密封工序中，需要進行的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行插補控制。
多種啟動方式
定位模塊除常規啟動以外，還有高速啟動、多軸同時時啟動等多種啟動方式R16ENCPU。
高速啟動為通過事先分析將要執行的定位數據，
在不受數據分分析時間影響的情況下高速啟動的方式三菱R16ENCPU。
多軸同時啟動則為使的同時啟動對象軸與已啟動的軸同步開始輸出脈沖的啟動方式。
此外，在啟動時還可根據多個定位數據群依次啟動要運行的模塊。
可用于相同軌跡的重復控制。
