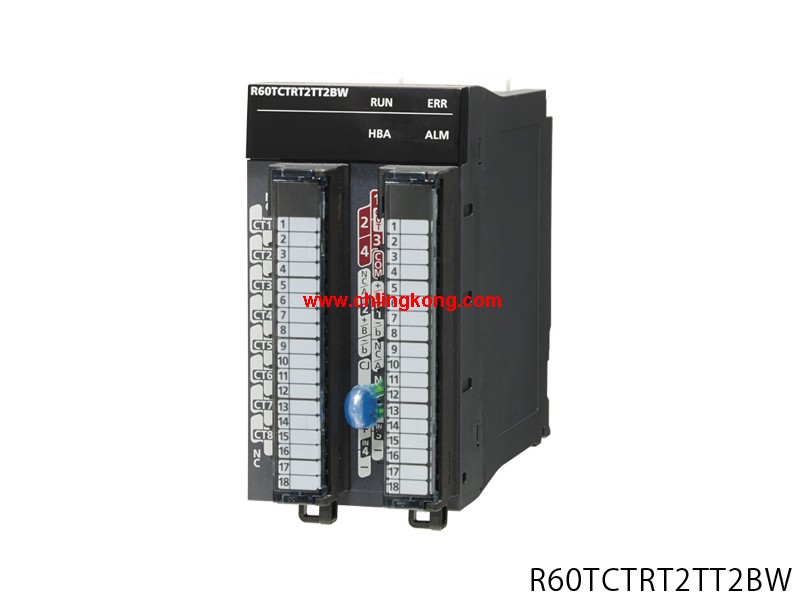

R60TCTRT2TT2BW 采樣周期［4CH］：250ms/500ms
品牌:
三菱
產品名稱: 溫度調節模塊
型號: R60TCTRT2TT2BW
模擬量輸入通道數：4CH。
可使用的熱電偶：B、R、S、K、E、J、T、N、U、L、PLⅡ、W5Re/W26Re。
可使用的測溫電阻：PT100、JPt100。
采樣周期［4CH］：250ms/500ms。
控制輸出周期：0.5s～100.0s。
輸入阻抗：1MΩ。
輸入濾波器（0：輸入濾波器OFF）：0～100s。
傳感器補償值設定：負端輸入范圍的全范圍～輸入范圍的全范圍。
傳感器輸入斷線時的動作：按比例放大處理。
溫度控制方式：PID ON/OFF脈沖或2位置控制
加熱器斷線檢測規格：有。
外部配線連接方式：18點螺釘端子臺兩個。
可實時監視溫度波形的溫度功能。
使用GX Works3的溫度中功能，可實時溫度，在確認溫度波形的同時進行參數調整。
此外，可將中的溫度保存為CSV文件后導出，運用于各種用途。
模塊間結合功能。
結合使用多64臺的溫度調節模塊進行溫度控制。可結合的功能為以下兩點。
模塊間同時升溫功能。
模塊間峰值電流功能。
模塊間時升溫功能
通過配合多個環路的到達時間，進行平均的溫度控制。
可實現均勻的溫度控制，避免控制對象出現部分燒損，
部分熱膨脹的現象。多可分割為16組，配合其升溫到達時間，
減少系統整體在升溫時發生的能源浪費。
...更多相關型號 >>>>
產品名稱: 溫度調節模塊
型號: R60TCTRT2TT2BW
模擬量輸入通道數：4CH。
可使用的熱電偶：B、R、S、K、E、J、T、N、U、L、PLⅡ、W5Re/W26Re。
可使用的測溫電阻：PT100、JPt100。
采樣周期［4CH］：250ms/500ms。
控制輸出周期：0.5s～100.0s。
輸入阻抗：1MΩ。
輸入濾波器（0：輸入濾波器OFF）：0～100s。
傳感器補償值設定：負端輸入范圍的全范圍～輸入范圍的全范圍。
傳感器輸入斷線時的動作：按比例放大處理。
溫度控制方式：PID ON/OFF脈沖或2位置控制
加熱器斷線檢測規格：有。
外部配線連接方式：18點螺釘端子臺兩個。
可實時監視溫度波形的溫度功能。
使用GX Works3的溫度中功能，可實時溫度，在確認溫度波形的同時進行參數調整。
此外，可將中的溫度保存為CSV文件后導出，運用于各種用途。
模塊間結合功能。
結合使用多64臺的溫度調節模塊進行溫度控制。可結合的功能為以下兩點。
模塊間同時升溫功能。
模塊間峰值電流功能。
模塊間時升溫功能
通過配合多個環路的到達時間，進行平均的溫度控制。
可實現均勻的溫度控制，避免控制對象出現部分燒損，
部分熱膨脹的現象。多可分割為16組，配合其升溫到達時間，
減少系統整體在升溫時發生的能源浪費。
電纜的長度：5.0米。
MELSEC iQ-R系列的"模塊間同步功能"，是指可按照模塊間同步周期，
使作為同步對象的多個輸入輸出模塊和智能功能模塊的輸入或輸出時間同步的功能三菱R60TCTRT2TT2BW。
利用此功能，可對系統和設備進行控制。
此外，還可在CC-LinkIE現場網絡同步通信中， 使動作時間在網絡節點之間保持同步，
避免因網絡傳輸延遲時間而導致的誤差，從而構建穩定的系統R60TCTRT2TT2BW
同時使用這些功能，可輕松應對要求各項動作同步的情況，
例如膠印機的切割和彎折工序等。輸入輸出模塊安裝臺數：8臺。
DIN導軌安裝用適配器型號：R6DIN1三菱R60TCTRT2TT2BW。
外形尺寸（H）×（W）×（D）：101mm×328mm×32.5mm。運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：40K。
可編程控制器CPU模塊通過新開發的順控執行引擎和高速系統總線，
可大限度發揮MELSEC iQ-R系列的性能和功能。
此外，通過使用了運動CPU模塊的多CPU系統，
可實現的運動控制三菱R60TCTRT2TT2BW。
而且還可使用從計算機/微機環境移植的C語言控制器模塊等具有特定功能的CPU。
多1200K步的程序容量。
實現運動控制的多CPU系統。
CPU模塊內置2個支持千兆位的網絡端口三菱輸出模塊。
便于進行數據管理的數據庫功能。
內置安全功能的擴展SRAM卡。
可進行各種運動控制(位置、速度、扭矩、同步控制等）。
符合國際安全標準（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPU。
適合從計算機/微機環境進行移植的C/C++語言編程。Max. 230.4kbps、 RS-232 2通道三菱輸出模塊。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能三菱輸出模塊。容量：1MB。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入大視在功率：160VA。
輸入大功率：-。
額定輸出電流（DC5V）：9A。
額定輸出電流（DC24V）：-。
MMELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸輸出模塊、智能功能模塊等各種模塊組成三菱R60TCTRT2TT2BWR60TCTRT2TT2BW。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。
MELSEC iQ-R系列的"模塊間同步功能"，是指可按照模塊間同步周期，
使作為同步對象的多個輸入輸出模塊和智能功能模塊的輸入或輸出時間同步的功能三菱R60TCTRT2TT2BW。
利用此功能，可對系統和設備進行控制。
此外，還可在CC-LinkIE現場網絡同步通信中， 使動作時間在網絡節點之間保持同步，
避免因網絡傳輸延遲時間而導致的誤差，從而構建穩定的系統R60TCTRT2TT2BW
同時使用這些功能，可輕松應對要求各項動作同步的情況，
例如膠印機的切割和彎折工序等。輸入輸出模塊安裝臺數：8臺。
DIN導軌安裝用適配器型號：R6DIN1三菱R60TCTRT2TT2BW。
外形尺寸（H）×（W）×（D）：101mm×328mm×32.5mm。運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：40K。
可編程控制器CPU模塊通過新開發的順控執行引擎和高速系統總線，
可大限度發揮MELSEC iQ-R系列的性能和功能。
此外，通過使用了運動CPU模塊的多CPU系統，
可實現的運動控制三菱R60TCTRT2TT2BW。
而且還可使用從計算機/微機環境移植的C語言控制器模塊等具有特定功能的CPU。
多1200K步的程序容量。
實現運動控制的多CPU系統。
CPU模塊內置2個支持千兆位的網絡端口三菱輸出模塊。
便于進行數據管理的數據庫功能。
內置安全功能的擴展SRAM卡。
可進行各種運動控制(位置、速度、扭矩、同步控制等）。
符合國際安全標準（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPU。
適合從計算機/微機環境進行移植的C/C++語言編程。Max. 230.4kbps、 RS-232 2通道三菱輸出模塊。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能三菱輸出模塊。容量：1MB。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入大視在功率：160VA。
輸入大功率：-。
額定輸出電流（DC5V）：9A。
額定輸出電流（DC24V）：-。
MMELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸輸出模塊、智能功能模塊等各種模塊組成三菱R60TCTRT2TT2BWR60TCTRT2TT2BW。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。
