壓接扁平電纜用的32點連接器(40 針連接器。輸入16點：24VDC。
響應時間 1.5ms。
防水型。
4線式。
防水連接器類型。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工AD51-S3CE認證。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖AD51-S3
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試AD51-S3CE認證。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：3線式AD51-S3CE認證。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸入點數：32點三菱AD51-S3手冊。
輸入電壓及電流：AC100～240V 10mA。
輸入應答時間：35ms。
16點/1個公共端。
輸出點數：24點。
輸出電壓：AC100～240V。
OFF時漏電流：3mA。
輸出應答時間：0.5Hz+1ms。
輸出類型：雙向可控硅輸出。
8點/1個公共端。
36點端子臺。
帶短路保護。
帶浪涌吸收器三菱AD51-S3手冊。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱AD51-S3手冊。

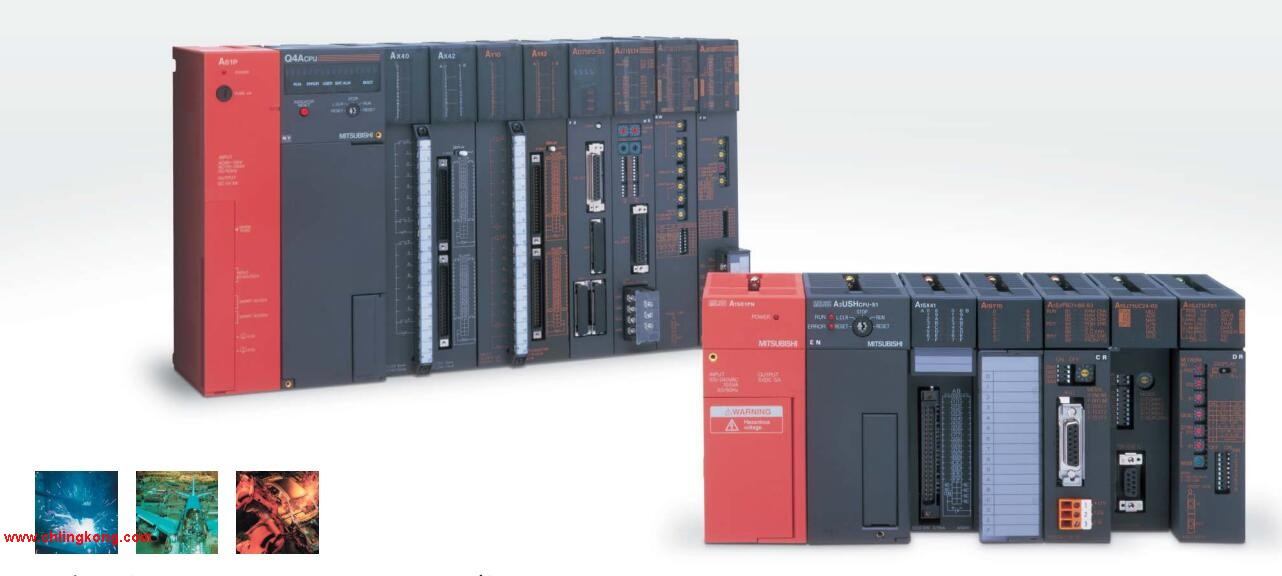

三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等AD51-S3。
PLC的輸出主要考慮慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等AD51-S3CE認證。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
