16通道。
熱電偶輸入。
38點端子臺。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，

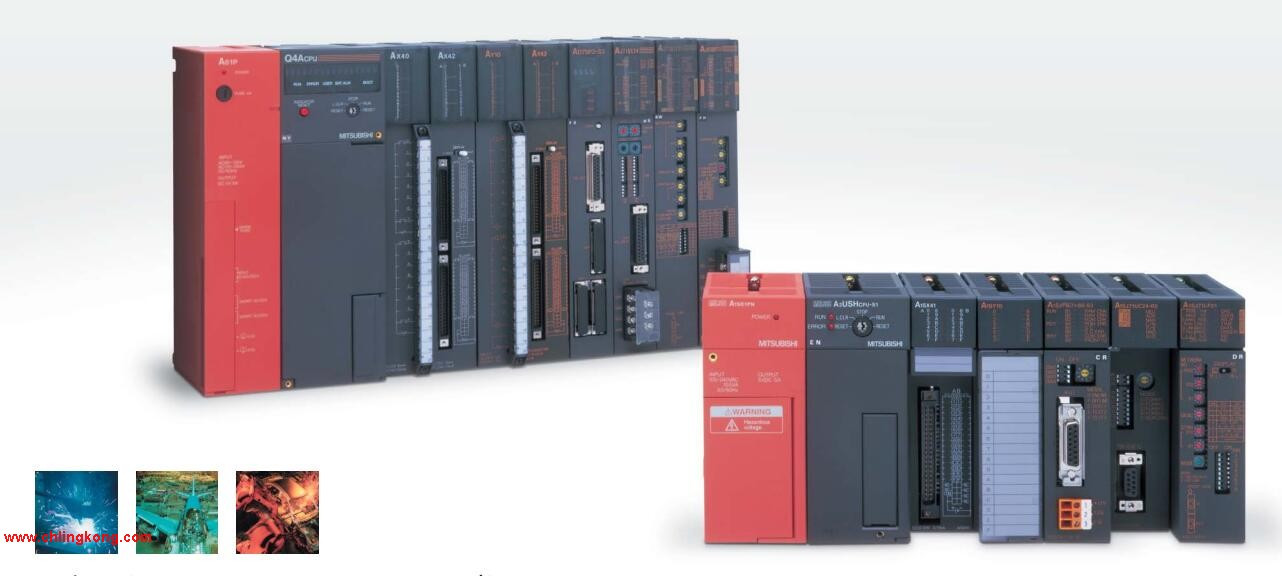

確定控制方案，擬定設計任務書A7GT-MCA768K-LD輸入電壓范圍：AC100-120V/AC200-240V。
輸出電壓：DC24V。
輸出電流：1.2A增設電源單位。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：8點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.5A。
外部連接：4線式。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸出點數：64點。
電壓：DC12/24V。
OFF時漏電流：0.1mA。
輸出類型：晶體管輸出(sink type)。
應答時間：2ms。
32點/個公共端。
40針連接器。
帶浪涌吸收器(光電耦合器內置二極管)。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLCC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提提下，
應考慮最佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
