4軸，差分驅動器輸出型。
2軸/3軸/4軸直線插補。
2軸弧線插補。
控制單位：mm、英寸、度、脈沖。
定位數據數：600個數據/軸。
最大脈沖輸出：1Mpps。
40針連接器。

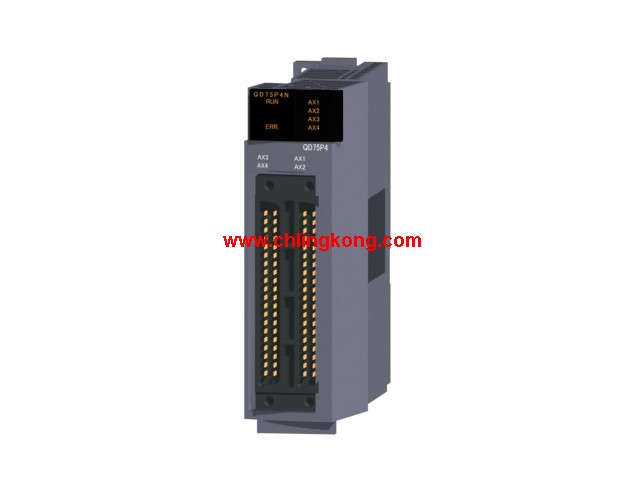

定位模塊。
開路集電極輸出型。
差分驅動器輸出型。
根據用途分為開路集電極輸出型和差分驅動器輸出型 2 種類型。
差分驅動器輸出型定位模塊可將高速指令脈沖 ( 最高 4Mpps) 可靠地傳輸至伺服放大器，
傳輸距離可達 10 米，實現高速高精度的控制QD75MH4
（開路集電極型定位模塊的指令脈沖最高為200kpps。）
也可滿足高速、高精度控制需求。
最適合用于要求高速轉換控制領域的模擬量模塊。
可提供多種模數和數模轉換模塊產品。
這些模塊功能多樣，在連接設備時，實現了最大的靈活性。
可滿足變頻器控制等高速轉換需求。
具有卓越性能的各種模塊,
滿足從模擬量到定位的各種控制需求。

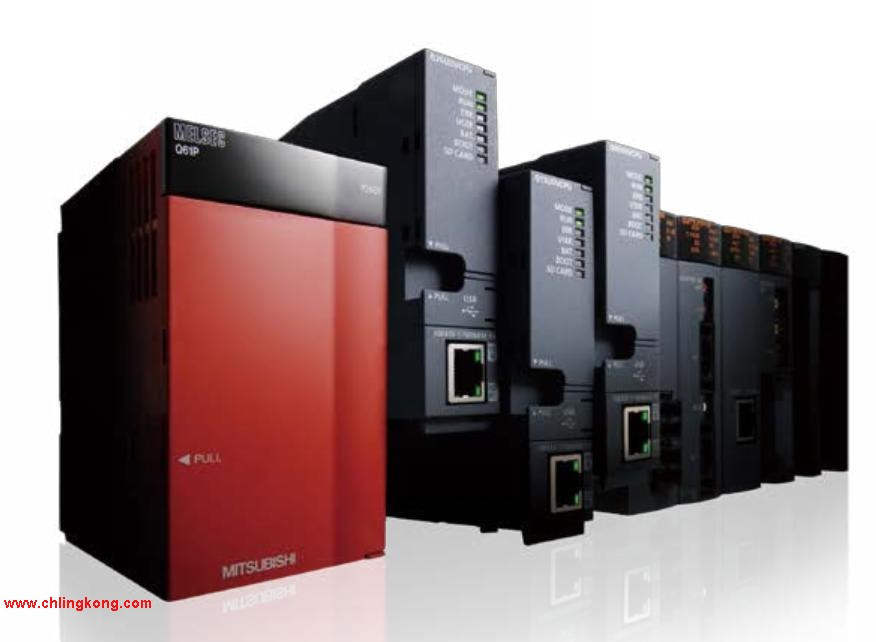

Q系列模塊產品包括種類豐富的各種I/O、模擬量和定位功能模塊。
可全面地滿足開關、傳感器等的輸入輸出，溫度、重量、流量和電機、驅動器的控制，
以及要求高精度控制的定位等各行業、各領域的控制需求。
還可與CPU模塊組合使用，實現恰如其分的控制。
以智能功能拓展控制的可能性。
提供各種模擬量模塊，是應用于過程控制應用的理想選擇。輸入點數：伺服外部信號32點，8軸。
輸入方式：源型/漏型。
輸入輸出占用點數：32點。
方便處理大容量數據。
以往無法實現標準RAM和SRAM卡文件寄存器區域的連續存取，
在編程時需要考慮各區域的邊界。
在高速通用型QCPU中安裝了8MB SRAM擴展卡，
可將標準RAM作為一個連續的文件寄存器，
容量最多可達4736K字，從而簡化了編程。
因此，即使軟元件存儲器空間不足，
也可通過安裝擴展SRAM卡，方便地擴展文件寄存器區域。
變址寄存器擴展到了32位，從而使編程也可超越了傳統的32K字，
并實現變址修飾擴展到文件寄存器的所有區域。
另外，變址修飾的處理速度對結構化數據（陣列）的高效運算起著重要作用，
該速度現已得到提高。
當變址修飾用于反復處理程序（例如從FOR到NEXT的指令等）中時，可縮短掃描時間。輸入電壓范圍：AC100-240V。
輸出電壓：DC5V。
輸出電源：2A。
超薄型電源。
簡化程序調試
可使用帶執行條件的軟元件測試功能，在程序上的任意步，
將軟元件值更改為用戶指定值。
以往在調試特定回路程序段時，需要追加設定軟元件的程序，
而目前通過使用本功能，無需更改程序，即可使特定的回路程序段單獨執行動作。
因此，不需要單獨為了調試而更改程序，調試操作更簡單。
自動備份關鍵數據
將程序和參數文件自動保存到無需使用備份電池的程序存儲器（Flash ROM）中，
以以防因忘記更換電池而導致程序和參數丟失。
此外，還可將軟元件數據等重要數據備份到標準ROM，
以避免免在長假期間等計劃性停機時，
這些數據因電池電量耗盡而丟失。
下次打開電源時，備份的數據將自動恢復。
通過軟元件擴展，更方便創建程序。
位軟元件的M軟元件和B軟元件最多可擴展到60K點，使程序更容易理解。
