【技術達人】歐姆龍PLC在集裝箱式水處理設備中的應用

http://www.dardar168.cn
文章來源: 網絡 發布時間: 2017-3-21

凌控導讀:今天筆者給大家呈現的不是什么大的水處理工程,而僅僅是一套水處理設備。設備使用方為馬來西亞,戶外使用,采用的是集裝箱式的超濾系統。

摘要:今天筆者給大家呈現的不是什么大的水處理工程,而僅僅是一套水處理設備。設備使用方為馬來西亞,戶外使用,采用的是集裝箱式的超濾系統歐姆龍PLC

  剛剛寫完這個題目,就覺得有點問題歐姆龍PLC 對于水處理設備,我是熟悉的,但是技術達人的稱號,實在是不敢當。但是參加活動,咱們自然要根據活動要求來做,于是有了上面這個題目,且當拋磚引玉,期待同行有好的佳作水處理設備

  水處理是個大行業,也是個朝陽行業,更是一個對人民有益的行業水處理設備 大的水處理工程,造價千萬或過億,也是常事,其中的自動化設備或產品,也算得上種類繁多水處理設備 對于咱工控人來說,熟悉一下其中的儀器儀表,通訊組態等等,還是很有意義的。

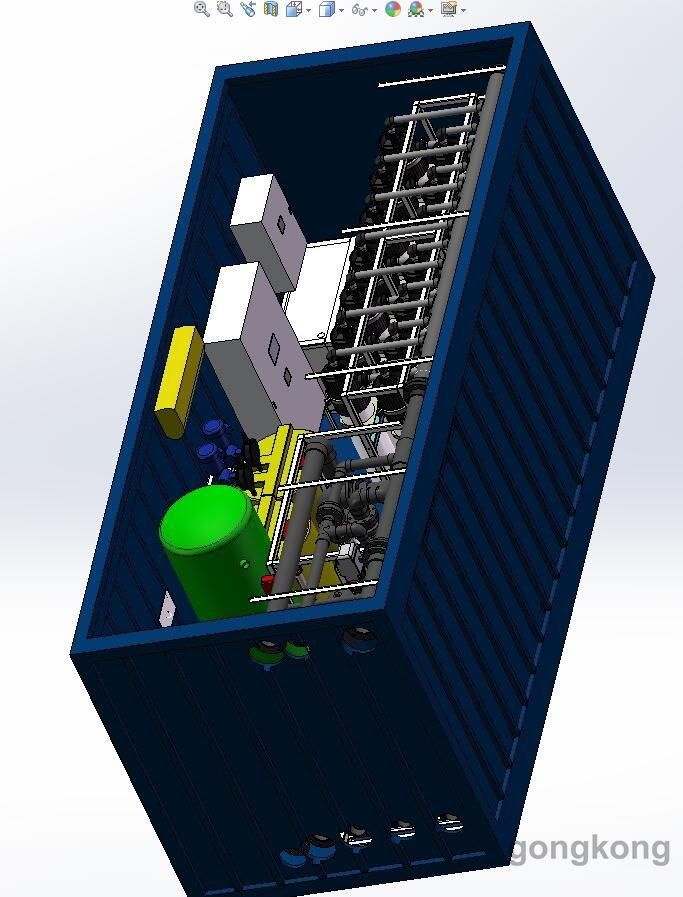

  今天筆者給大家呈現的不是什么大的水處理工程,而僅僅是一套水處理設備。設備使用方為馬來西亞,戶外使用,采用的是集裝箱式的超濾系統。整個系統的外觀如下圖。



  雖然說設備不大,但是其中的電氣控制部分還是很有代表性的。其中的技術點有以下部分。

1、子程序的調用

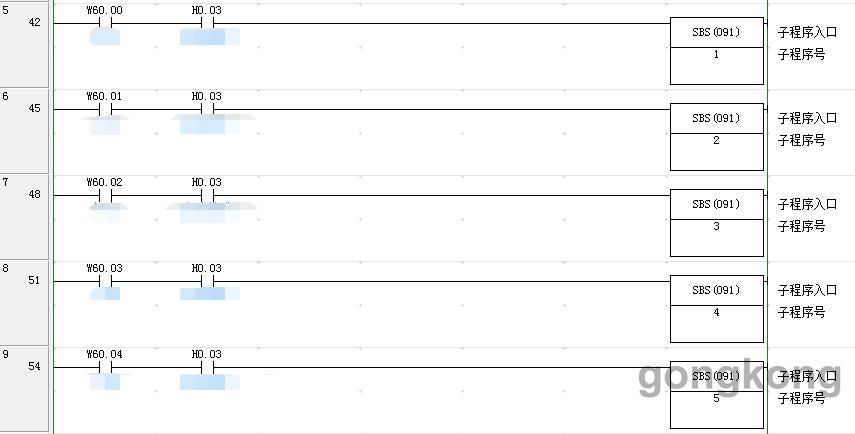

  由于工藝原因決定了設備需要分16個流程進行,正好對于咱16進制的數據,因此采用123…..CDF的步驟分別進行子程序的調用。正常工作流程為1-2-3-4-5-1,循環進行,當達到設定的要求后,啟動6-F的工作流程,對應的子程序被調用。程序框架如下。

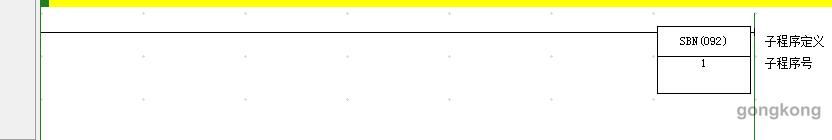

子程序定義和返回如下:



2、模擬量處理及PID調試

  水處理行業中的模擬量一般就是壓力,流量,液位等儀器儀表的信號處理了。標定一下測量范圍,對應的儀器儀表設置正確,一般都會正常使用。如果統一管路中有對應的物理儀表,那就更好了。可以方便的校對我們的電氣儀表,使他們做到數據統一。

  PID的調試一直是個飽受爭議的話題。技術牛人們會覺得這個東西沒什么,自己可以輕松搞定。而新手小白又無從下手,看了好多資料依舊是不能調試好,影響了設備的穩定運行。

  我自己也曾經找過網上的很多資料。比如各種口訣,還有各參數對系統的影響等等。最終也在同行便宜的幫忙下入了門。

  PID的調節,重要的是參數。這里要推薦一下歐姆龍的PID自整定功能,這個指令可以根據實際工況,調整PID參數到合適的數值,使系統能夠盡快穩定下來。

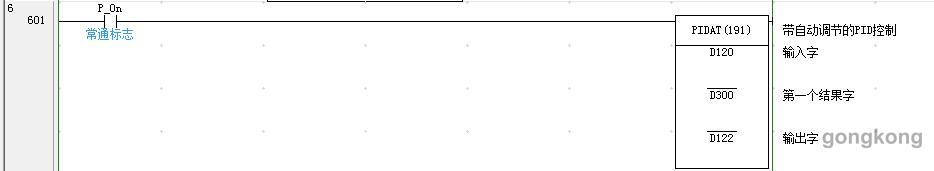

如下圖為帶自動調節的PID控制。

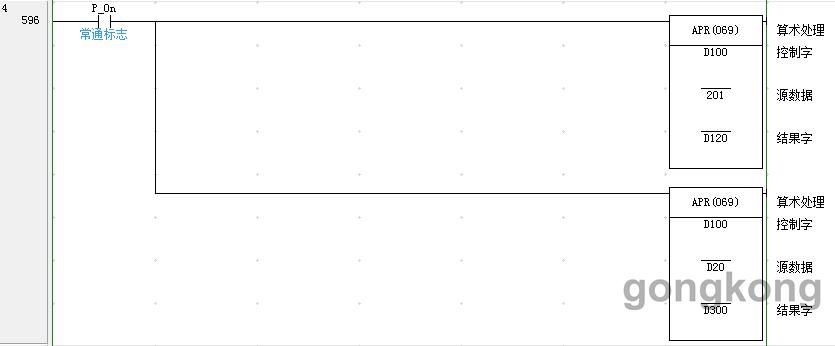

  這個指令使用的過程中要注意數據范圍的統一,不在規定范圍的數據,需要用轉換指令變為合理的數據,用到的指令如下:

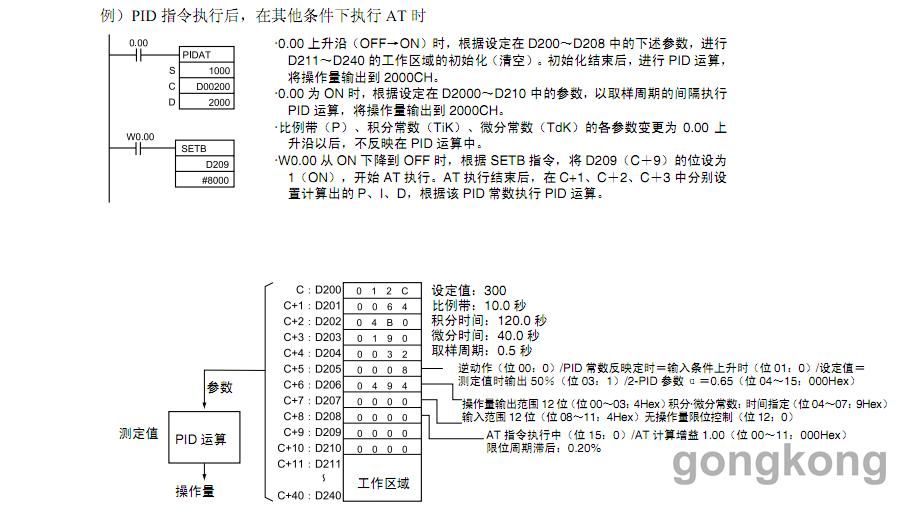

程序的編制可以參照如下的實例:



3、歐姆龍的自由口通訊

  由于現場的使用環境比較惡劣,不能人工值守,所以我們系統里面加了一套優盤記錄數據的儀表。歐姆龍PLC通過自由口發送數據至這臺數據記錄儀,當需要查看的時候,取下優盤,可以查看PLC在過去一定時間內,經歷了哪些報警,流量,壓力等數據是多少。

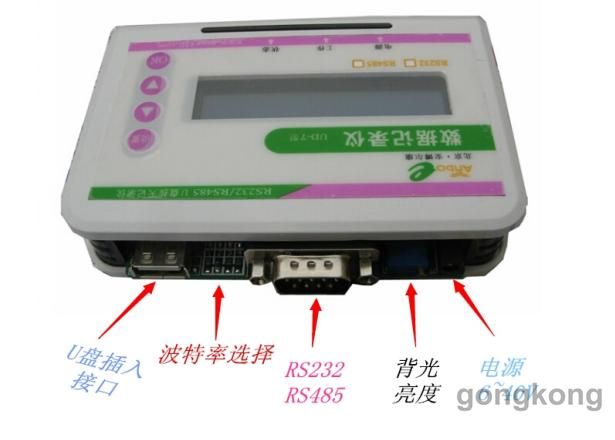

下圖為數據記錄儀:

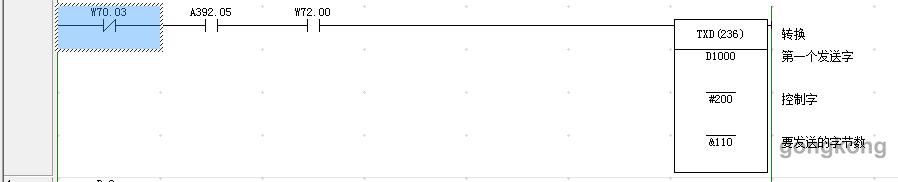

儀表只是被動的接收,所以PLC只要根據情況實時發送就行。命令如下:



后記:

  集裝箱內部施工過程中:

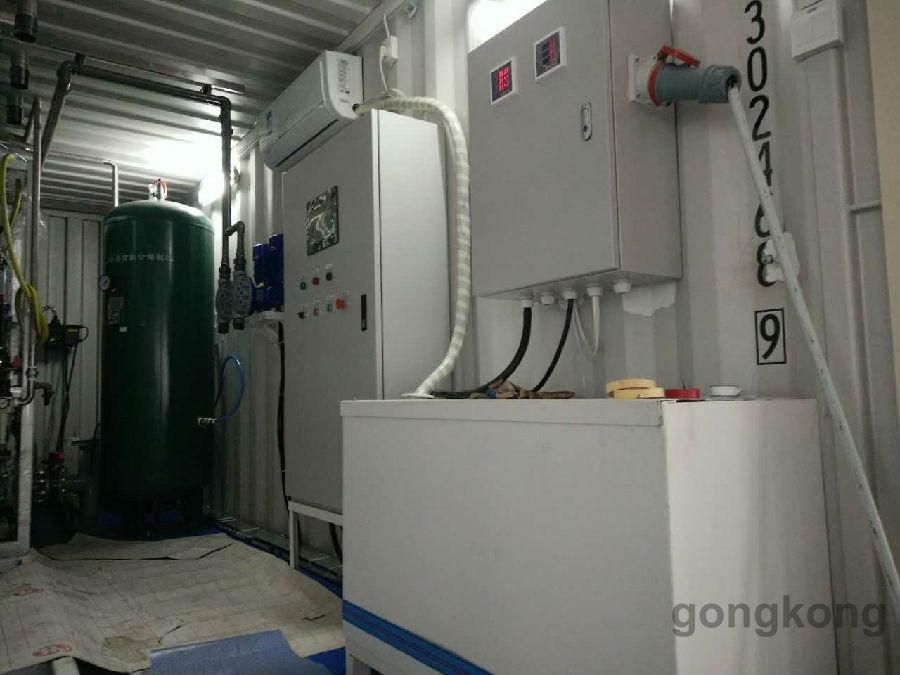

集裝箱內部:空調、配電柜、電源箱

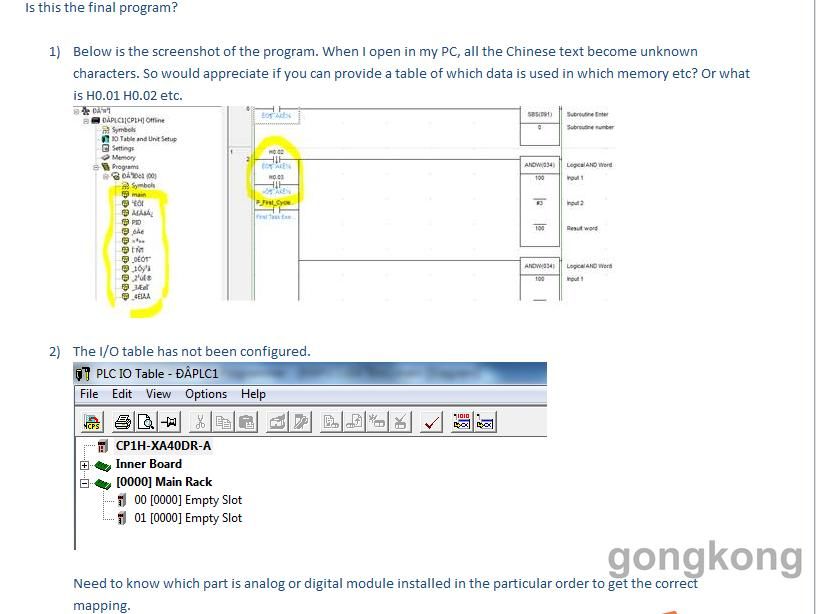

  設備發至馬來西亞,PLC源程序移交給當地工程師。反饋回來的信息是,觸摸屏為英文操作,可以看懂,但是PLC程序中文的注釋為亂碼,打開也看不懂意思。抱歉了當地現場的工程師。在此提醒,國外的設備,不僅觸摸屏是要搞英文操作,程序最好也是英文注釋,方便交流和理解。
