2通道。
50kpps。
計數輸入信號：DC5/12/24V。
外部輸入：DC5/12/24V。
輸出：晶體管(開路集電極)DC12/24V 0.5A。
輸出：DC12/24V、0.3A三菱觸摸屏樣本。
47點端子臺。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，

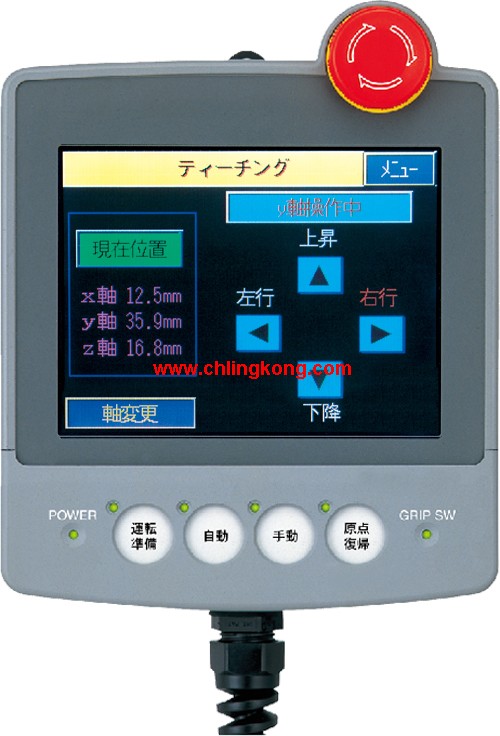

以確定PLC的I/O點數A953GOT-SBD-M3-H
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書三菱觸摸屏樣本三菱觸摸屏樣本。輸出點數：16點。
電壓：DC24V/AC240V，2A/1點，16A/1個公共端。
OFF時漏電流：0.1mA。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/1個公共端。
20點端子臺。
帶浪涌吸收器。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等觸摸屏。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點觸摸屏。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點觸摸屏。快速連接器型。
電流輸入。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA。
輸出出形式：晶體管輸出，漏型A953GOT-SBD-M3-H。
輸出點數：16點。
OFF時泄漏漏電流：0.1mA以下。
輸出保護功功能：無三菱A953GOT-SBD-M3-H。
額定負載電壓/電流：DC24V/0.5A。
外部連接：：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品品陣容中選擇A953GOT-SBD-M3-H。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。
A953GOT-SBD-M3-H操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A953GOT-SBD-M3-H&select=5
