PLC站間距離：1Km。
電纜類型：QSI-200/250。

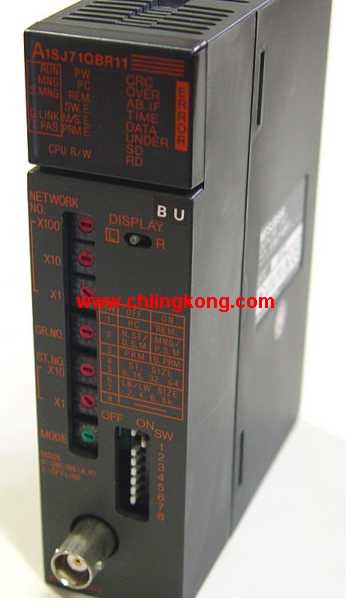

MELSECNET接口模塊的功能是將主PLC CPU掛接在MELSECNET數據通信系統上。
只要用組件上的開關來設置，即可確定該P(yáng)LC CPU是作為主站還是就地站A1SJ71QBR11。
有二種模塊可供選擇用：一種是掛接光纜網絡的還有一種是掛接同軸電纜網絡的A1SJ71QBR11
對于一個ANSCPU，最多只可插裝一塊接口組件，A2ASCPU可插2塊A1SJ71QBR11。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求A1SJ71QBR11。
指令表編程語言是與匯編語言類似的一種助記符編程語言，
和匯編語言一樣由操作碼和操作數組成。
在無計算機的情況下，適合采用PLC手持編程器對用戶程序進行編制。
同時，指令表編程語言與梯形圖編程語言圖一一對應，
在PLC編程軟件下可以相互轉換。圖3就是與圖2PLC梯形圖對應的指令表。
指令表表編程語言的特點是：采用助記符來表示操作功能，
具有容易記憶，便于掌握；
在手持編程器的鍵盤上采用助記符表示，便于操作，可在無計算機的場合進行編程設計;
與梯形圖有一一對應關系原裝三菱A1SJ71QBR11。其特點與梯形圖語言基本一致。2軸。
2軸直線插補。
控制單位：pulse，mm，inch，degree。
決定位置的數據數：400/1軸原裝三菱A1SJ71QBR11。
40臺針連接器。
控制模式：位置自動加減速時間：64-4999ms脈沖列輸出DC伺服MELDAS-S1用工作輸出。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號原裝三菱A1SJ71QBR11。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮最佳的性能價格比，合理選擇PLC。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。3C-2V/5C-2V同軸電纜。
單總線。
PC間網絡（管理站/普通站）/ 遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、、電源等的選擇melsecet b。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PLC的的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行網絡模塊。

設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLLC的控制電路等melsecet b。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
A1SJ71QBR11操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A1SJ71QBR11&select=5
