DC輸入點數：32點。
輸入電壓及電流：DC12/24V，3/7mA。
響應時間：10ms。
正極共用。
輸出點數：16點。
輸出電壓及電流：DC12/24V，100mA/1點三菱a1sh。
響應時間：2ms。
48點/1個公共端（輸入輸出共用）。
輸出形式：晶體管輸出，漏型。
40針連接器。
占用站數：1站。

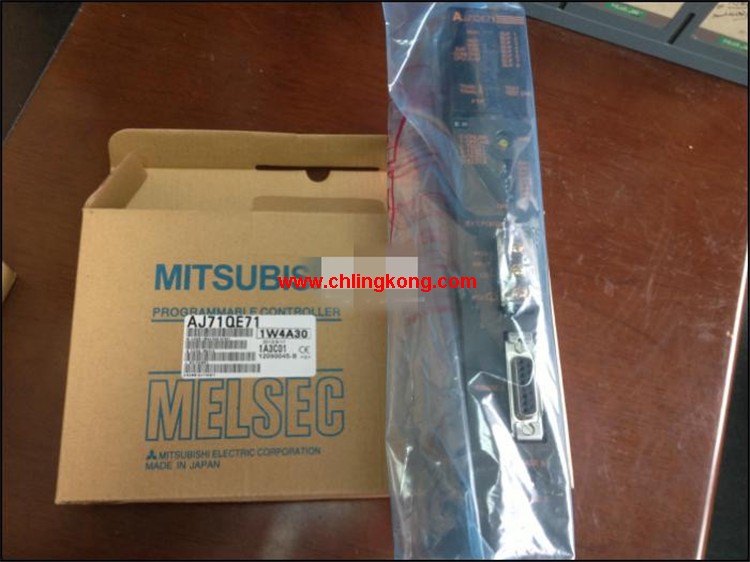

面板外的類型遠程I/O單元（雙絞線數據連接用）AJ71QE71
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序三菱a1sh。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統指定的功能。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強三菱a1sh。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證。
模擬調試過程中，可采用分段調試的方法，并利用編程器的監控功能。單側三插槽。
可安裝電源單元。
Q4AR雙工系統用。
開關量控制的目的是，
根據開關量的當前輸入組合與歷史的輸入順序，
使PLC產生相應的開關量輸出，
以使系統能按一定的順序工作AJ71QE71。
所以，有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入AJ71QE71。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的AJ71QE71。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。PLC站間距離：500M。
電纜類型：同軸電纜。
MELSECNET接口模塊的功能是將主PLC CPU掛接在MELSECNET數據通信系統上。
只要用組件上的開關來設置，
即可確定該P(yáng)LC CPU是作為主站還是就地站。
有二種模塊可供選擇用：一種是掛接光纜網絡的還有一種是掛接同軸電纜網絡的。
對于一個ANSCPU，最多只可插裝一塊接口組件，A2ASCPU可插2塊。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求。
指令表編程語言是與匯編語言類似的一種助記符編程語言，
和匯編語言一樣由操作碼和操作數組成。
在無計算機的情況下，適合采用PLC手持編程器對用戶程序進行編制。
同時，指令表編程語言與梯形圖編程語言圖圖一一對應，
在在PLC編程軟件下可以相互轉換三菱以太網模塊。圖3就是與圖2PLC梯形圖對應的指令表。
指令表表編編編程語言的特點是：采用助記符來表示操作功能，
具有容易記憶，便于掌握；
在手持編程器的鍵盤上采用助記符表示，便于操作，可在無計算機的場合進行編程設計;
與梯形圖有一一對應關系三菱a1sh。其特點與梯形圖語言基本一致。
