帶有外部杠桿的可靠的基本開關
可使用0.1A,6A,11A,16A和21A型號，
所有型號都具有自潔式連接。
可使用外部或內部的定制杠桿，
以及外部杠桿的2個固定位D4NH-1BAS。
符合EN61058-1和UL1054。
型號構成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①額定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接點間隔
無標記： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驅動桿
無標記: 針狀按鈕型
1: 短擺桿型
2: 擺桿型
3: 長擺桿型
4: R型擺桿型
5: 滾珠短擺桿型
6: 滾珠擺桿型
④傳感器的安裝位置
無標記: 內部安裝，按鈕開關離基準位置遠
M: 外部安裝，按鈕開關離基準位置遠
K: 外部安裝，按鈕開關離基準位置近
⑤接觸規格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子規格
A: 焊接端子
C2: #187型端子
C: #250型端子
⑦動作力(OF)最大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0.49 N
2: 0.25 N
注.數值都是針狀按鈕型的數值D4NH-1BAS
⑧取安裝孔尺寸
無標記： 3.1mm
K: 2.9mm
⑨特別代碼
無標記： 標準
H: 高溫(125℃)

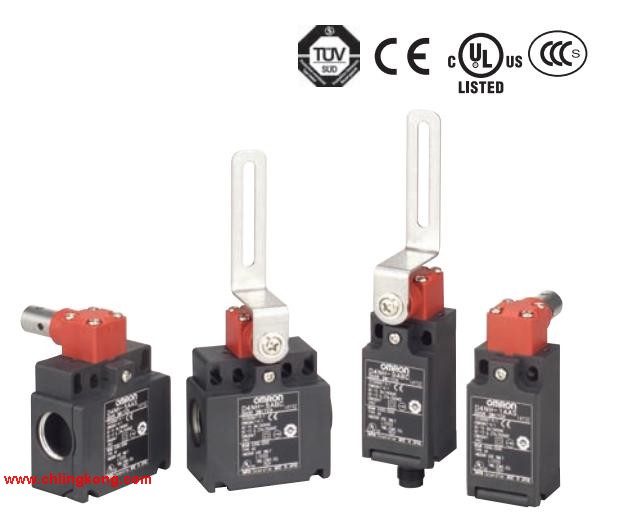

E: 特殊額定值:21(8) A種類：安全限位開關 （帶強制斷開動作裝置）D4NH-1BASD4NH-1BAS原裝歐姆龍D4NH-1BAS原裝歐姆龍D4NH-1BAS。
傳動桿：可調整滾珠擺桿，鎖定型（金屬擺桿，橡膠滾珠） 。
導管尺寸：單導管型，G1/2。
內置開關：2NC/1NO（慢動型）。
手動復位型系列產品全新上市原裝歐姆龍D4NH-1BAS。
原有的接點形式1NC/1NO及2NC的基礎上增加了2NC/1NO及3NC接點的三接點型。
M12連接型，更加節省勞動力，更換更方便。
標準化的鍍金接點保證了接觸的高可靠性。
可用于標準負載及 微小負載。操作鑰匙插入方向：垂直。
電纜長度：1米。
內置開關：2NC/1NO（慢動型）。
導管口/連接器：M12連接器。
符合IP67標準的薄型安全門開關。
僅17mm厚的纖細型設計（三接點型）。
可反轉設計，正面或背面均可安裝使用。
備有內置2接點結構、3接點結構開關
操作鑰匙帶有橡膠安裝孔，可以吸收震動和沖擊。
IP67保護結構。種類：焊接/導線類型，M3螺釘安裝。
驅動桿：R形擺桿型。
端子規格：帶導線，下方引出。
接觸規格：1c。
業內最小尺寸，能夠進行可靠開關的長行程型
本體部分尺寸為前代產品的78%,有利于設備的小型化。
沒有擺桿也同樣使用方便的長行程規格（OT參考值： 1.4mm）。
不含對環境有害的物質，導線類型也實現了無鉛化。種類：3接點及MBB接點開關（帶強制斷開構造）。
傳動桿：滾珠擺桿型（金屬擺桿，金屬滾珠）。
導管尺寸：單導管型，G1/2。
內置開關構造：3NC（（慢動型）。
廣受好評評的安全限位開關可以提供全系列符合國際標準的產品安全門鉸鏈開關。
產品包含帶有1NC/1NO、、、2NC、2NC/1NO和3NC接點形式的型號D4NH-1BAS。
（還可以提供MBB接點慢動型。）
另外可提供M12連接型，更加節省勞動力，更換更方便。
標準的鍍金接點保證了接觸的高可靠性。
可用于標準負載及微小負載。
