輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。

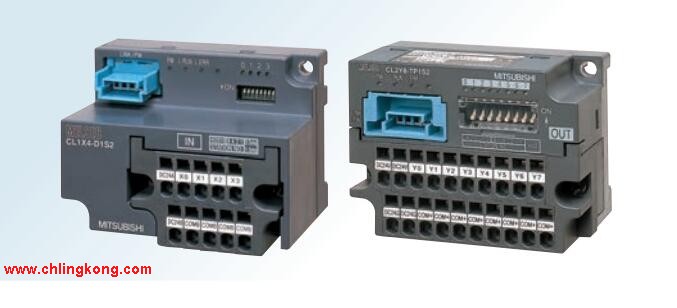

輸出點數：16點三菱CL1Y4-T1S2。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.1ACL1Y4-T1S2
外部連接：1線式/1線式。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式三菱CL1Y4-T1S2。輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：32點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA。
外部連接：1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上三菱CL1Y4-T1S2。快速連接器型。
電壓輸入。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工三菱彈簧夾端子臺型輸出模塊。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調三菱彈簧夾端子臺型輸出模塊。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。輸入形式：DC輸入，正極公共端三菱彈簧夾端子臺型輸出模塊。
輸入點數：1點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/4mA。
輸出形式：晶體管輸出，漏型。
輸出點數：1點。
OFF時泄泄漏電流：0.1mA以下CL1Y4-T1S2。
輸出保護功能：無。
額定負載電壓/電流：DC244V/0.1A三菱CL1Y4-T1S2。
外部連接：3線式/2線式。
電纜類型。
業界小等級的小型尺寸。
可以像電纜一樣，放置在線槽內。
通信電纜和外部設備連接電纜為一體型，配線簡單。
通信側、輸入輸出側均帶電纜（50cm）。
