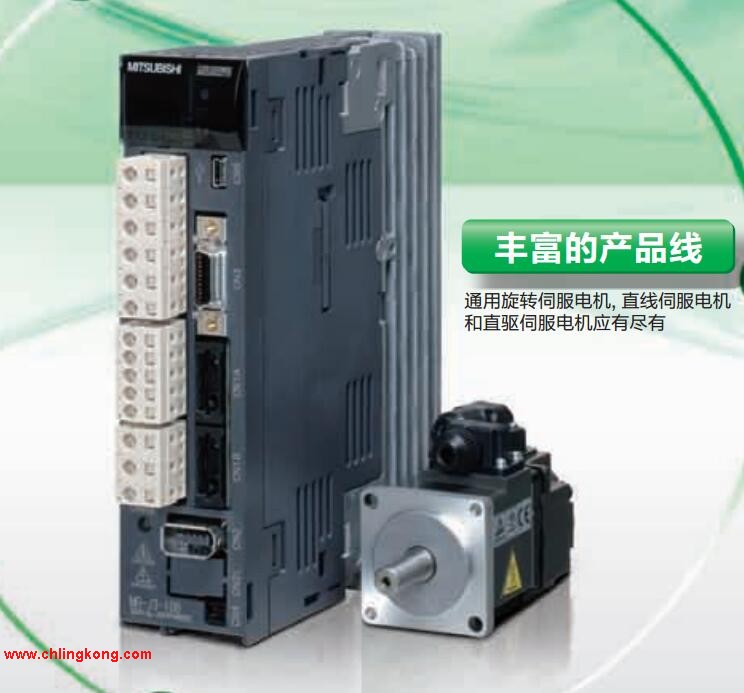

三菱電機通用交流伺服放大器MELSERVO-J3系列。
額定輸出：0.6kw。
接口類型：CC-Link通訊型(內置定位功能)。
電源規格：三相AC400V。
通過在定位表中設定位置和轉速數據并接收來自主控制器的啟動信號實現定位操作三菱HC-UP202。
定位表中位置和轉速等數據的設置以及啟停操作均可通過CC-Link通訊來完成HC-UP202
通過使用MR-J3-D01擴展IO單元，可通過DI/O指令來進行定位表選擇和定位操作。
(當使用MR-J3-D01時不能進行CC-Link通訊)。
使用帶內置定位功能的伺服放大器，可通過CC-Link通訊設置位置和轉速等數據三菱HC-UP202。(對應CC-Link版本: Ver.1.10)
可通過CC-Link 通訊實現啟動，停止和監視等操作。
串行通訊減少配線。
通過CC-Link通訊可構建分布式伺服控制系統。
參數單元MR-PRU03(選件)使參數設置，運行和更加簡便。
該伺服放大器可用于速度控制操作三菱HC-UP202。
當兩個站都被占用時可通過遠程寄存器直接設置轉速指令。接口電源：24VDC正負10%。
數字輸入：30點，光耦隔離，支持漏型/源型。
數字輸出：16點，光耦隔離，支持漏型/源型。
模擬量輸入：2通道，0～正負10VDC (輸入阻抗: 10~12kΩ)。
模擬量輸出：2通道，0～正負12VDC三菱低慣量中功率伺服馬達。類型：HA-FE系列。
額定輸出：0.6KW。
額定轉速：3000r/min。
電磁制動：無。
控制復雜，容易實現智能化，
其電子換相方式靈活，可以方波換相或正弦波換相。
電機免維護，效率很高，運行溫度低，
電磁輻射很小，長壽命，可用于各種環境。
交流伺服電機也是無刷電機，分為同步和異步電機，
目前運動控制中一般都用同步電機，
它的功率范圍大，可以做到很大的功率三菱低慣量中功率伺服馬達。
大慣量，高轉動速度低，且隨著功率增大而快速降低。
因而適合做低速平穩運行的應用。
伺服電機內部的轉子是永磁鐵，
驅動器控制的U/V/W三相電形成電磁場，
轉子在此磁場的作用下轉動，
同時電機自帶的編碼器反饋信號給驅動器，
驅動器根據反饋值與目標值進行比較，
調整轉子轉動的角度三菱低慣量中功率伺服馬達。
伺服電機的精度決定于編碼器的精度。電機系列：低慣量，中功率。
額定輸出功率：37.0kw。
額定速度：1000r/min。
是否帶剎車：不帶。
軸端：標準（直軸）。
電壓：400V型。
保護等級：IP65(IP67)。
特征：低慣量從低速到高速，三種模式可選擇，適用于不不同的應用范圍HC-UP202。作為標準產口，30KW或更大功率適合于法蘭盤（式）安裝和支腳安裝裝三菱HC-UP202。
應用實例：注塑機、半導體制造裝置、大型傳送機械。
高分辨率的編碼器131072p/rev（17位）。
內含高分辨率的編碼器確保在低速時有卓越的表現及穩定性。
所有電機尺寸與以前產品相同且配線均兼容。
