10BASE-T
控制層/MELSECNET/10（H）是整個網絡系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡。
作為MELSEC控制網絡的MELSECNET/10，
以它良好的實時性、簡單的網絡設定、無程序的網絡數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到高，

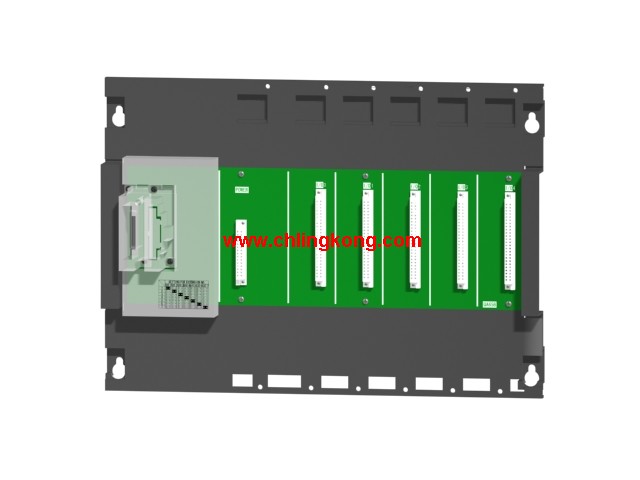

在上也是屈指可數的三菱QA65BQA65B
而MELSECNET/H不僅繼承了MELSECNET/10的特點，
還使網絡的實時性更好，數據容量更大，
進一步適應市場的需要三菱QA65B。3C-2V/5C-2V同軸電纜。
單總線。
PC間網絡（管理站/普通站）/ 遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行三菱QA65B。
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。輸入輸出點數：2048點。
輸入輸出數據設備點數：2048點三菱擴展基板。
程序容量：30k。
基本命令處理速度(LD命令)：0.15μs。
附帶同軸數據通信線路功能。
整體式：是把PLC各組成部分安裝在一起或少數幾塊印刷電路板上，
并連同電源一起裝在機殼內形成一個單一的整體稱之為主機或基本單元、小型、小型PLC采用這種結構。
模塊式：是把PLC各基本組成做成獨立的模塊三菱擴展基板。
中型、大型PLC采用這種方式。便于維修。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入三菱擴展基板。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯滯后的現象，即輸入/輸出響應延遲QA65B。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標三菱QA65B。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
